井式环件热处理炉的组成

作者: 编辑: 来源: 发布日期: 2019.01.22
信息摘要:
井式环件热处理炉的结构组成很简单,就是由炉体和一个可移动的炉盖及控制系统组成。

井式环件热处理炉的组成

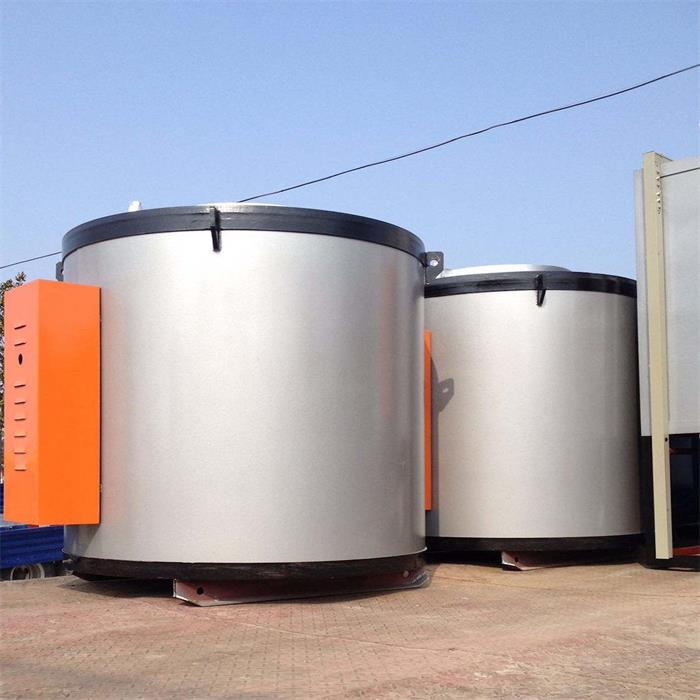

井式炉

        井式环件热处理炉的结构组成很简单,就是由炉体和一个可移动的炉盖及控制系统组成。

        1、炉体外壳采用型钢及钢板焊接成框架结构.。

        2、炉盖支承采用槽钢和导轨组合移动式。

        3、经过中门子 长期的生产经验和用户要求,我们还专门设计了铬锰氮炉口护圈,目的是保护炉口的棉不被工件撞坏,使热量不被流失,从而保证了炉温的均匀性。(这是我们专为大型环件热处理井式炉设计的)

        4、加热元件采用上海电工合金厂生产的高电阻合金oc25al5电阻带布置在炉侧。

        5、炉体采用高纯硅酸铝纤维棉压成板块筑成,炉壁悬挂电阻带加热,该结构主要特点是节能、发热效力高,能很快使温度上升。而且不易损坏。炉壁发热元件为ocr25al5电阻带。

        6、炉底部分由于承重,采用高铝耐火砖砌筑,炉子中芯部位采用大圈套小圈的做法,里外加热,这样即增加了炉温均匀性,又降低了炉子的功率消耗,同时减小了炉子的配置功率,使变压器的利用空间更大。由于底部没有电阻丝,我们在上面加了铬锰氮垫铁,增加了环件中间炉温的流通性。

        7、炉盖采用液压升降,电机控制自动行走。为了节省昂贵的厂房和土地投资,我们专为多台电炉为一整体设计了一个公用的升降机构,避勉了以往一炉和留一炉盖位的浪费局面。

        8、控制采用一只彩色液晶无纸记录仪记录,该记录仪取代了常规的中长图有纸记录仪,由于大型井式炉温区多,以前基本都采用中长图有纸多点记录仪,而该表容易产生乱打点现象,经常打不成一条线,而是满天星,这样让客户非常不满工艺曲线,同时传真不方便,因为纸张超宽。彩色液晶无纸记录仪的优点是显示清楚,数字、曲线、棒图可任选,工作日期时间一目了然,可调整偏差温度,用配备的u盘考下来可打印或发邮件给用户。

        9、利用多区独立控制,采用上海国龙表tcw-32a,pid自动调节功率,可控硅控制。
